Organizacja kabli w szafie RACK – błędy i sprawdzone rozwiązania

Najczęstsze błędy w organizacji szafy RACK

1. Brak planu przed rozpoczęciem instalacji

Przed montażem należy stworzyć plan rozmieszczania urządzeń i kabli, których potrzebujesz, a także zaopatrzyć się w elementy, które pomogą ci dobrze i estetycznie ułożyć instalację. Dzięki temu unikniesz chaosu, bo w razie potrzeby zmian, montaż trzeba zaczynać od nowa. Składanie planu oszczędza więc sporo czasu.

2. Używanie kabli o niewłaściwej długości

Zbyt długie kable wprowadzają nieład w instalacji. Trudniej jest je ułożyć w założony sposób, często plączą się, a to może wpływać na żywotność kabla. Z kolei zbyt krótkie mogą tworzyć naprężenia i uszkodzenia gniazdek elektrycznych. Przed zakupem dokładnie zmierz długości, których potrzebujesz dla optymalnego ułożenia instalacji.
Wskazówka: Dobrze jest zostawić niewielki zapas dla elastyczności przy serwisie.

3. Brak elementów do prowadzenia kabli lub ich złe wykorzystanie

Luźno zwisające kable powodują zwiększenie ryzyka uszkodzeń mechanicznych i zakłóceń transmisji danych. Pamiętaj jednak, że niektóre wspomagacze, źle wykorzystane, mogą negatywnie wpłynąć na instalację. Używanie plastikowych opasek zaciskowych przyczynia się do uszkodzeń kabli, szczególnie:

• miedzianych typu skrętka (np. Ethernet, Cat5e, Cat6)
• światłowodowych
• audio i sygnałowe

Dobrze sprawdzą się przy sztywnych kablach zewnętrznych. Zaopatrz się więc elementy wspomagające dopasowane do twojej instalacji.

4. Nie etykietowanie kabli

W przypadku większej liczby połączeń brak etykietowania kabli utrudnia identyfikację połączeń, wydłuża czas serwisowania i zwiększa ryzyko błędów przy rekonfiguracji. Każdy kabel powinien być oznaczony z obu stron.

Sprawdzone rozwiązania

1. Segreguj kable według typu i funkcji

Zadbaj o to, żeby kable zasilające były prowadzone osobno od kabli sygnałowych, najlepiej w osobnych trasach kablowych. Zapobiega to zakłóceniom elektromagnetycznym (EMI), które wpływają na jakość przesyłu danych. Jest to szczególnie ważne w przypadku skrętki lub światłowodu. Dobrze jest też stosować oznaczenia kolorystyczne – osobno dla kabli zasilania i sieci LAN.

2. Zadbaj o dostęp do sprzętu

Kable nie powinny zasłaniać gniazd urządzeń i blokować wysuwanych elementów, jak półki serwisowe. Zadbaj, by kable były na tyle długie, żeby można było swobodnie wysunąć urządzenia, bez konieczności ich odpinania.

3. Zachowaj odpowiedni promień zgięcia

Większość kabli ma określony maksymalny promień gięcia, np. skrętka Cat6 nie powinna być zginana bardziej niż 4-krotność średnicy kabla. Światłowody są jeszcze bardziej wrażliwe. Zbyt ciasny łuk może znacząco osłabić jakość sygnału. Unikaj ostrych zagięć przy przepustach i narożnikach.

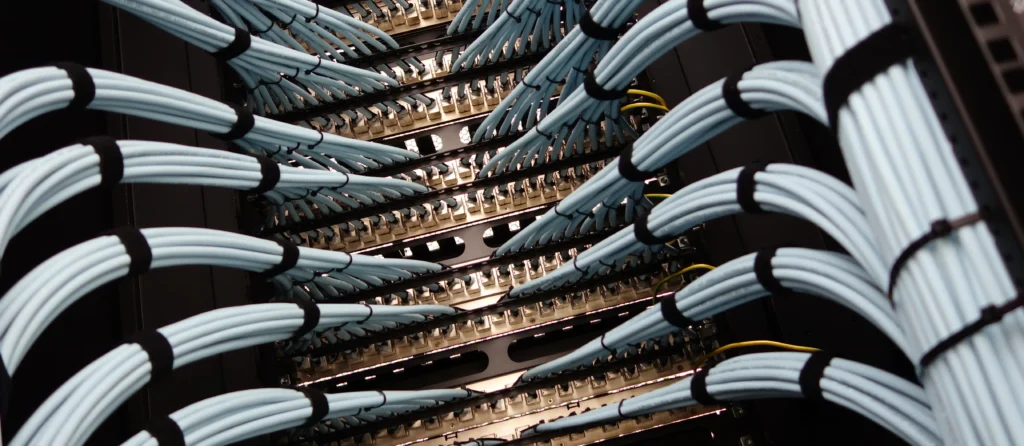

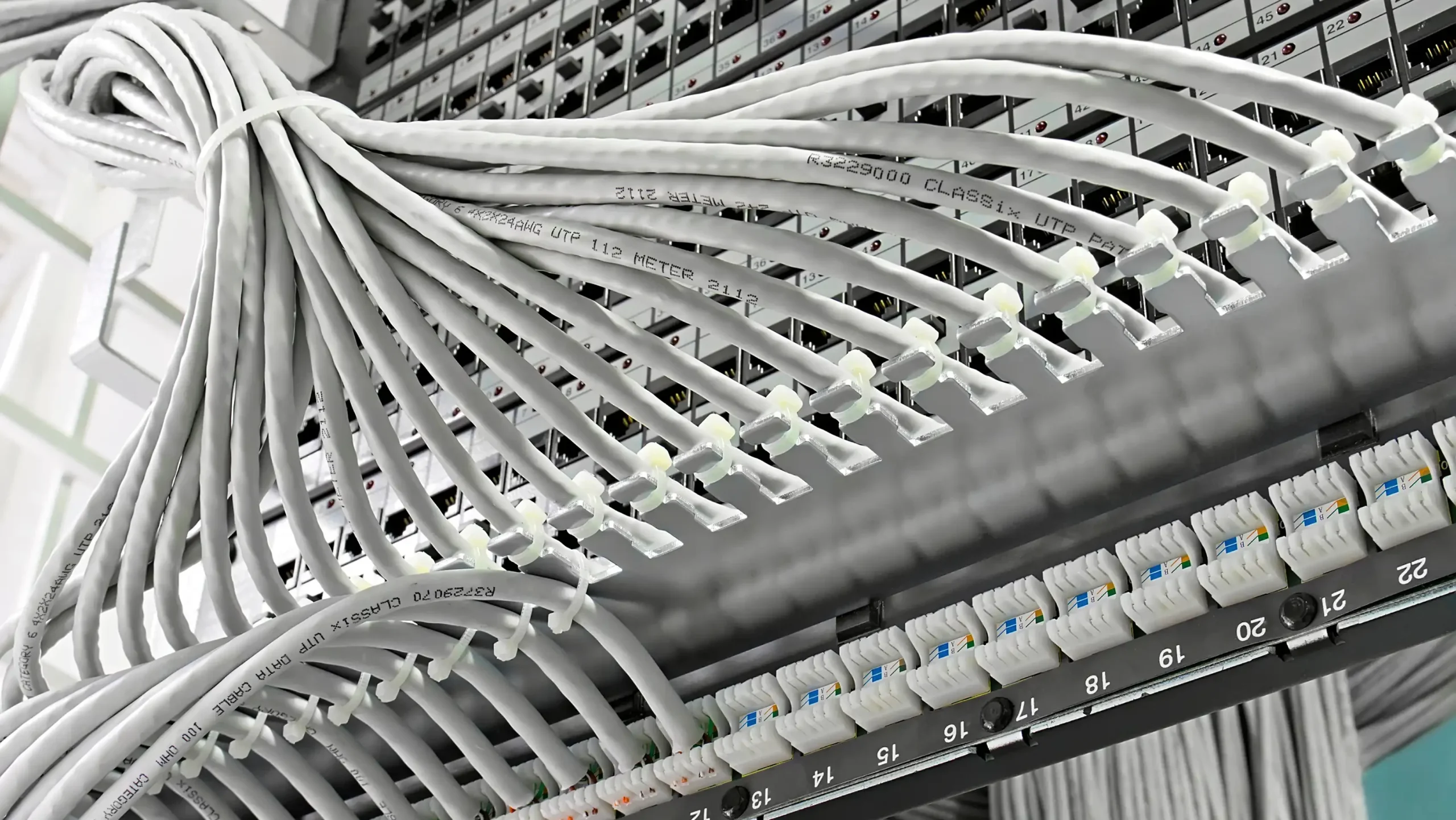

4. Stosuj Patch panele

Patch panele są nieocenione w większych instalacjach LAN. Pozwalają zakończyć skrętkę w jednym centralnym miejscu i łączyć ją z urządzeniami za pomocą krótkich patchcordów. Dzięki temu:

• porządkowanie kabli staje się znacznie prostsze,

• zmiany konfiguracji nie wymagają ruszania głównego okablowania,

• rośnie przejrzystość instalacji i łatwość diagnozy problemów.


Patch panel jest szczególnie przydatny, gdy instalacja zawiera więcej niż kilka gniazd sieciowych – np. w biurach, serwerowniach lub nowoczesnych domach inteligentnych.

Akcesoria do organizacji kabli w szafie RACK – co warto kupić?

Oprócz Patch paneli, jest wiele rozwiązań, które pomagają w organizacji własnego systemu. Odpowiedni dobór akcesoriów to podstawa estetycznego i funkcjonalnego zarządzania kablami. Oto lista najczęściej stosowanych rozwiązań z orientacyjnymi cenami brutto (maj 2025)

Organizer poziomy 1U z przelotkami

To poziomy panel montowany w szafie RACK, zwykle między urządzeniami sieciowymi. Umożliwia estetyczne i bezpieczne prowadzenie kabli patchcord, chroniąc je przed zaginaniem. Idealny do uporządkowania krótkich połączeń między przełącznikami a patch panelem.

Organizer pionowy (kanał kablowy)

Montowany wzdłuż pionowych szyn szafy RACK. Służy do prowadzenia większych wiązek kabli zasilających lub sygnałowych, np. od góry do dołu szafy. Chroni przewody przed uszkodzeniem i ułatwia utrzymanie porządku przy dużej liczbie połączeń.

Opaski rzepowe (pakiet 10–50 szt.)

Wielorazowe opaski do spinania kabli – nie niszczą izolacji, łatwo je zdemontować i ponownie użyć. Sprawdzają się przy wiązkach kabli Ethernet, audio czy światłowodach. Idealne do instalacji, które mogą wymagać częstych zmian.

Listwa przepustowa z przelotkami szczotkowymi

Stosowana w miejscach, gdzie kable przechodzą przez panele lub przegrody szafy. Szczotki chronią kable przed przetarciem i pomagają w zachowaniu separacji sekcji. Dodatkowo ograniczają dostęp kurzu.

Etykiety na kable lub drukarka etykiet

Umożliwiają opisanie każdego przewodu – od źródła do celu. Dzięki oznaczeniom identyfikacja kabli przy rozbudowie lub awarii zajmuje sekundy. Etykiety mogą być samoprzylepne, termokurczliwe lub drukowane na dedykowanych drukarkach.
